Воздушные клапаны типа ВК-ЛА-СТ изготавливаются только прямоугольно сечения. Клапан имеет более жесткую конструкцию, что позволяет работать при давлении до 1800 Па. Клапан состоит из корпуса, из оцинкованной или нержавеющей сталей, толщиной 1мм, прямоугольной формы, заслонок, изготавливающихся из прочного алюминиевого профиля или оцинкованной стали, электропривода, который расположен внутри корпуса, либо ручного сектора управления. В местах примыкания лопаток находится уплотнитель для герметичности клапана.

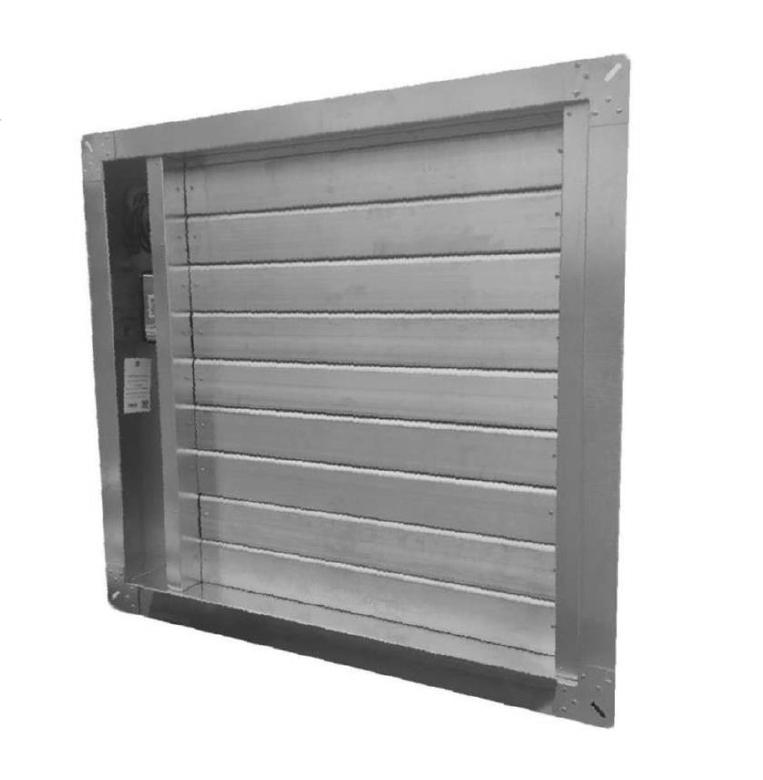

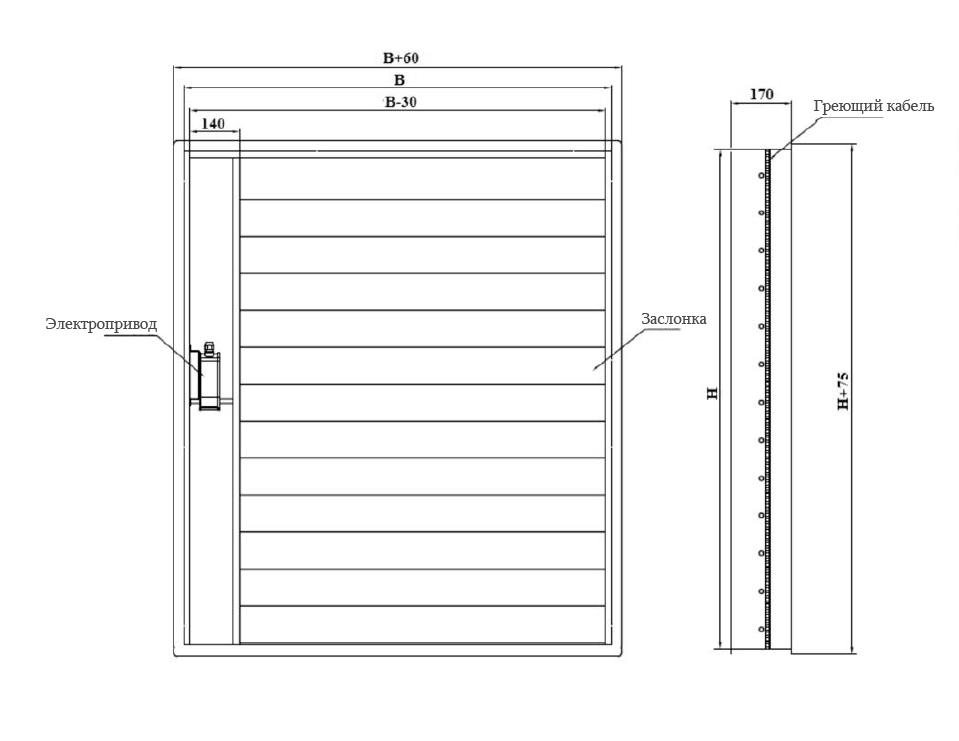

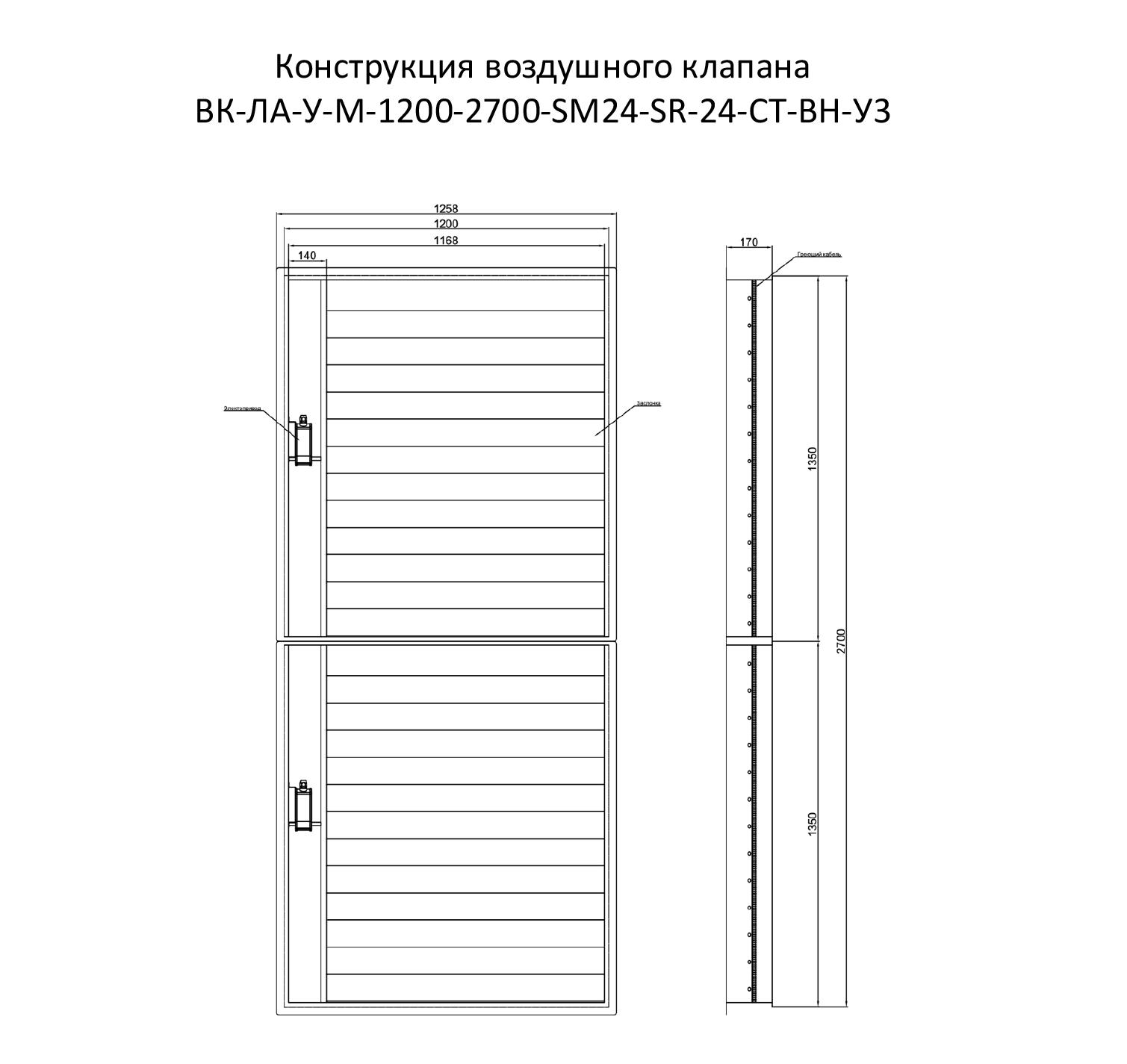

Заслонки клапана приводятся в движение с помощью тяг и рычагов. Открытие лопаток параллельное. Ось регулирования может быть расположена на любой из лопаток на любой из высот. Корпус имеет глубину 170 мм, с монолитными фланцами шириной 45 мм. Возможно изготовление утепленного клапан с саморегулирующимся греющим кабелем (указан на чертеже), подключение 220В.

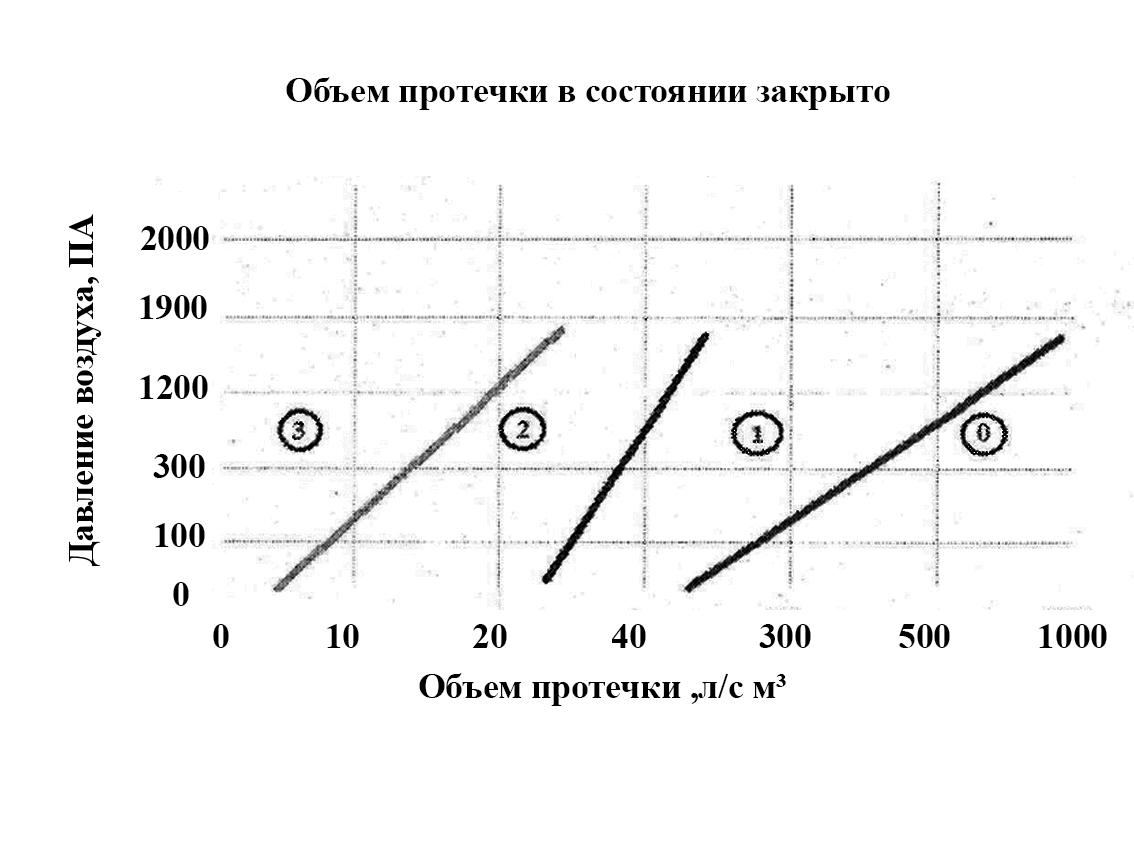

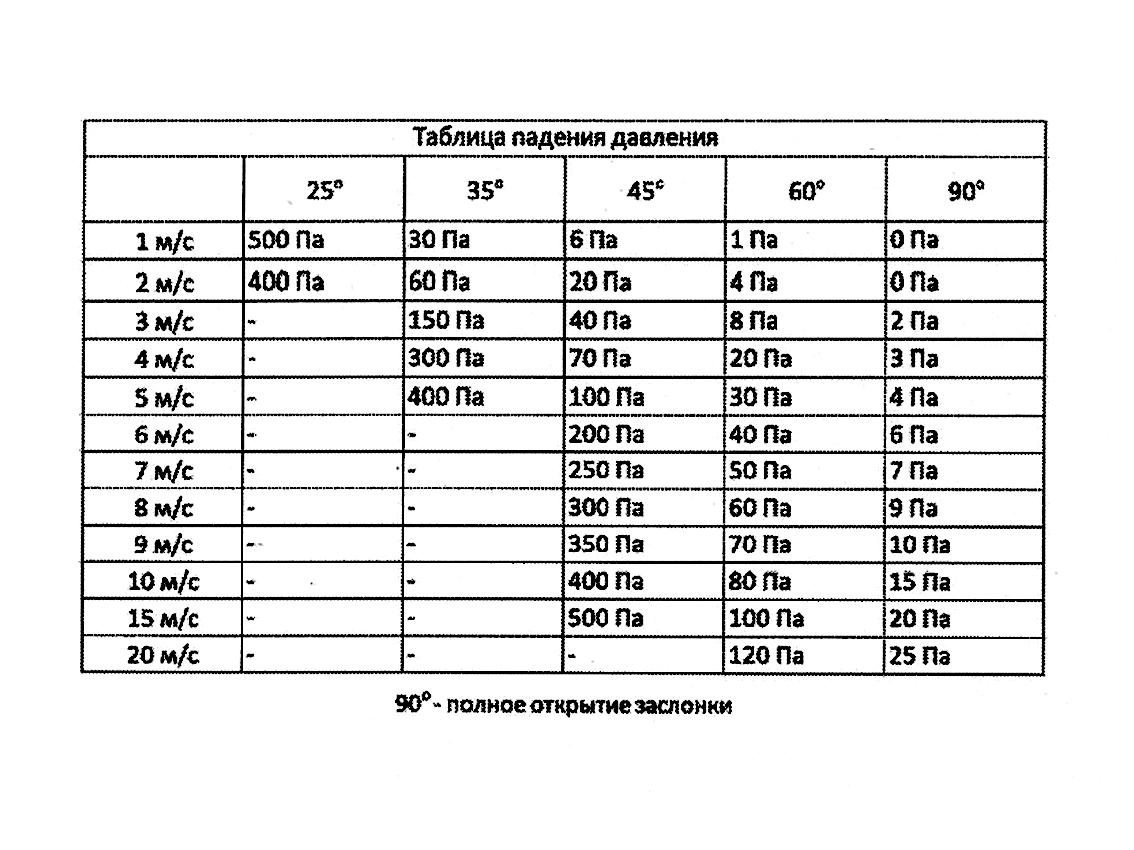

Функциональное назначение:
• Отсечной, регулирующий, пропорциональный.
Климатическое исполнение:
-У3
-УХЛ2(при комплектации приводом, обязательно его утепление)
Двигательные механизмы, применяемые на клапанах:
-Привод электромеханический с возвратной пружиной 220(24)В;
-Привод реверсивный без возвратной пружины 220(24)В;
-Привод электромагнитный 220(24)В с пружинным возвратом;
-Ручной сектор управления.
Исполнения:
Общепромышленное (без обозначения)
Коррозионностойкое (марка нерж. стали)
Морозостойкое (МС)
Взрывозащищённое (Ех)
Опции:
Клеммная колодка (К)
Клеммная коробка (распаячная) (РК)
Греющий кабель по периметру (У)
Греющий кабель к приводу (УП)
СТРУКТУРА ОБОЗНАЧЕНИЯ КЛАПАНА:
ВК-ЛА-У-М-В х Н -SM24-SR-24-СТ-ВН-У3
ВК-ЛА-У –общее название клапана;
М / Р –площадка под электромеханический привод / ручной сектор управления
В х Н –рабочее сечение клапана, Н, мм –высота, В, мм –ширина;
–комплектация специализированным электроприводом: МВ, МВЕ, МВЕ-SR
(возможно указание маркировки производителя привода);
СТ –стеновое исполнение
ВН –внутренне расположение привода
У3 –климатическое исполнение.
